LDD-300L – Conversor DC/DC Driver LED 300mA Entrada 9-36VCC Saída Corrente Constante – MEAN WELL

LDD-300L - Conversor DC/DC Driver LED 300mA Entrada 9-36VCC Saída Corrente Constante - MEAN WELL

O LDD-300L da Mean Well (série LDD-L) é uma solução eficiente e confiável.

Especificações Técnicas

• Modelo: LDD-300L
• Entrada: 9 ~ 36VDC para LDD-300~700L/LW ; 9~ 32VDC para LDD-300~700LS
• Eficiência: 95% at full load e 24VDC/36VDC entrada para LDD-300~700L/LW ; 95% at full load e 24VDC entrada para LDD-300~700LS
• Temperatura: -40 ~ + 85℃

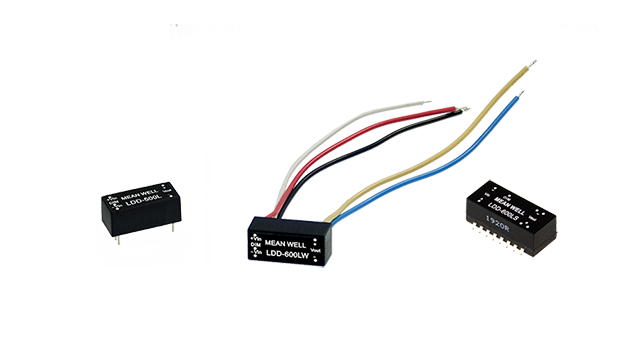

• Dimensões: Três variantes mecânicas para LDD-300~700L: tipo Blank (pinos), W type (fios), S type (SMD). Uma variante para LDD-1000L (tipo Blank com pinos). Desenhos com vistas inferior e lateral fornecidos. | LDD-300~700L (Blank): L=22.6mm (0.89"), W=9.9mm (0.39"), H=8.9mm (0.35"), LDD-300~700LW (Wire): L=22.6mm (0.89"), W=9.9mm (0.39"), H=8.9mm (0.35"), fios 100±10mm, LDD-300~700LS (SMD): L=25.4mm (1.00"), W=10.5mm (0.4135"), H=9.3mm (0.366"), LDD-1000L (Blank): L=31.8mm (1.25"), W=20.3mm (0.80"), H=12.2mm (0.48"), tipo Blank pin pitch: 2.54mm (0.10"), tipo Blank pin diameter: ø0.60mm, tipo Blank pin row spacing: 7.62mm (0.30"), tipo Blank pin length: 3.81mm (0.15"), LDD-300~700LS pin pitch: 0.65mm (0.02"), LDD-300~700LS pin width: 0.25mm (0.01"), LDD-300~700LS body width between pin rows: 10.50mm (0.41"), LDD-300~700LS pin span: 12.8mm (0.50"), LDD-300~700LS overall pin row length: 17.78mm (0.70"), LDD-300~700LS pin row pitch: 0.6mm (0.023"), LDD-1000L pin pitch: 2.54mm (0.1"), LDD-1000L pin diameter: ø0.60mm, LDD-1000L pin length: 3.81mm (0.15"), LDD-1000L pin row offset: 2.06mm (0.08"), LDD-1000L pin row spacing: 15.24mm (0.60"), Wire style (LW): wire length 100±10mm, wire offset 5±2mm, PCB layout recomendado para LDD-300~700LS: 14.63mm x 13.1mm com pads de 1.54mm, Tolerância dos pinos: ±0.05mm, Fios LW: UL3385 22AWG
• Certificações: FCC, BS, BS, BS, BS, BS, BS, EAC

Características

• DC-DC step-down converter
• Saída em corrente constante: 300mA to 700mA (LDD-300~700L series) e 1000mA (LDD-1000L)
• Wide entrada tensão: 9 ~ 36VDC (LDD-300~700L/LW), 9~32VDC (LDD-300~700LS), 6~36VDC (LDD-1000L)
• Wide saída LED string tensão: 2 ~ 32VDC (LDD-300~700L/LW), 2~28VDC (LDD-300~700LS), 2~30VDC (LDD-1000L)
• Alta eficiência até 95%
• Integrado: EMI filter, comply com BS EN/EN55015 e FCC part15 without additional entrada filter e capacitors
• Integrado: PWM dimerização e remote ON/OFF control
• Integrado: PWM + analog dimerização e remote ON/OFF control (LDD-1000L)

Aplicações

• Driving illumination LEDs
• Iluminação LED sistemas
• DC-powered LED luminaires
• Embedded LED driver aplicações (PCB mount)

Fontes Mean Well by MCEIG distribuidor autorizado Mean Well no Brasil. Produtos originais, suporte técnico, NF e garantia.
