Mean Well · GD
Conversores CC/CC GD2 Mean Well para gate driver de IGBT e SiC
Módulos SIP7 isolados, de saída bipolar assimétrica, que alimentam o circuito de disparo de chaves de potência.
A série

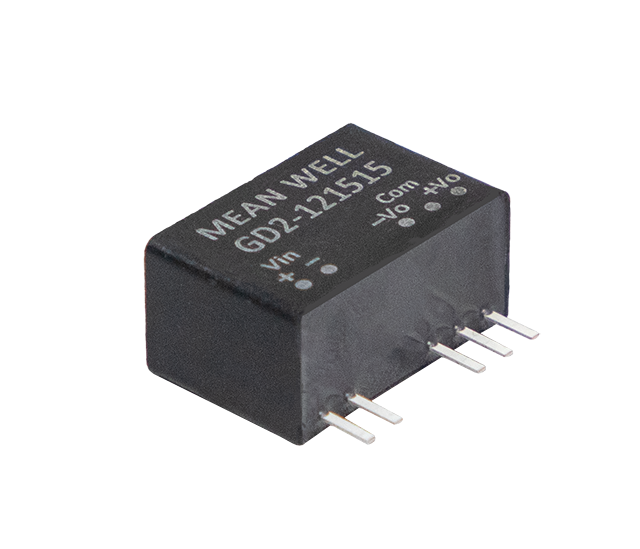

GD2: fonte isolada para gate driver de IGBT e SiC
27 modelos, para entrada de 12 V, 15 V ou 24 V
Um IGBT ou um MOSFET de carbeto de silício precisa de duas tensões no gate: uma positiva para ligar e uma negativa para desligar com segurança. A série GD2 da Mean Well entrega esse par em um módulo SIP7 - por exemplo +15 V/−3 V, +17 V/−9 V ou +20 V/−3,5 V -, com isolação de 6,2 kVcc e baixa capacitância entre entrada e saída, para suportar as transições rápidas de tensão do estágio de potência.
- Saída: bipolar assimétrica, não regulada - positiva de 15 V a 20 V, com a negativa conforme o modelo
- Tensão de entrada: 12 V, 15 V ou 24 V nominais (±10%)
- Isolação entrada/saída: 6,2 kVcc ou 4,3 kVca
- Capacitância de isolamento: baixa, otimizada para IGBT e SiC
- Encapsulamento: SIP7, pinagem padrão internacional
- Proteção: curto-circuito contínuo
- Temperatura de operação: −40 a +90 °C
Aplicações típicas
- Acionamento de motores e inversores de frequência
- Inversores solares e fontes de alta potência
- Robótica industrial
- Equipamentos de telecomunicação e servidores
Como ler o código: em GD2-241709, 24 é a tensão de entrada, 17 é a saída positiva e 09 é a saída negativa (+17 V/−9 V).
Compre com a MCEIG, distribuidora autorizada Mean Well no Brasil: produto original, nota fiscal e 1 ano de garantia. Os modelos estão na tabela abaixo - compre online ou inclua na cotação, e fale com a nossa equipe pelo WhatsApp para prazo e condições.
Tabela de modelos
Modelos
Todos os modelos da série, com potência, tensões de entrada e saída, preço e disponibilidade.
Nenhum modelo com esses filtros.
Ver GD na loja →
Buscar GD →
Fale com a engenharia
Não encontrou o modelo?
Diga a potência, a tensão de entrada e a aplicação. Indicamos a fonte certa - desta série ou de outra linha Mean Well - e informamos prazo e preço na mesma conversa.
