Conversores CC/CC DDR Mean Well para trilho DIN: 15 W a 480 W
Entrada em corrente contínua de 9 a 154 V, isolação reforçada de 4 kVcc e saída ajustável, para painéis industriais e ferroviários.
- Modelos
- 53
- Potência
- 12 – 480 W
- Saída
- 3,3 · 5 · 12 · 15 +2 V
A série

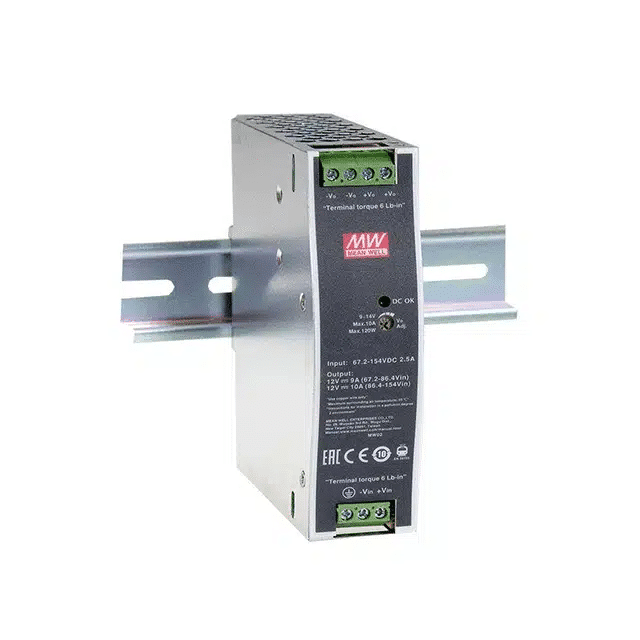

DDR: conversor CC/CC isolado para montagem em trilho DIN
Seis potências - DDR-15, DDR-30, DDR-60, DDR-120, DDR-240 e DDR-480
A série DDR da Mean Well é a linha de conversores CC/CC para trilho DIN: recebe uma tensão contínua e entrega outra, isolada e ajustável. Serve para elevar ou rebaixar a tensão de um barramento, aumentar o nível de isolação do sistema e compensar a queda de tensão em cabos longos. Vai de 15 W a 480 W, sem ventoinha, e os modelos a partir de 120 W atendem às normas ferroviárias.
- Potência de saída: 15, 30, 60, 120, 240 e 480 W
- Tensão de entrada (15 a 60 W): faixa 4:1 - 9–36 Vcc ou 18–75 Vcc
- Tensão de entrada (120 a 480 W): faixa 2:1 - 9–18 V (só DDR-120), 16,8–33,6 V, 33,6–67,2 V ou 67,2–154 Vcc
- Tensão de saída: de 3,3 V a 48 V conforme o modelo, com ajuste
- Isolação entrada/saída: 4 kVcc, reforçada
- Temperatura de operação: −40 a +85 °C (15 a 60 W), −40 a +70 °C (DDR-120 e DDR-240) e −40 a +80 °C (DDR-480)
- Refrigeração: convecção natural
- Proteções: curto-circuito, sobrecarga, sobretensão, inversão de polaridade e subtensão na entrada; sobretemperatura na DDR-240 e na DDR-480
- Recursos a partir de 120 W: pico de carga de 150%; na DDR-240 e na DDR-480, paralelismo de corrente (3+1), contato de relé DC OK e liga/desliga remoto
- Normas: UL 62368-1, CB, CE e EAC; BS EN/EN 50155 e EN 45545-2 (ferroviárias) nas DDR-120, DDR-240 e DDR-480
- Montagem: trilho DIN TS-35/7,5 ou 15, com largura de 17,5 mm (DDR-15) a 85,5 mm (DDR-480)
Aplicações típicas
- Sistemas de controle industrial e automação fabril
- Equipamentos de fabricação de semicondutores
- Redes sem fio, telecomunicação e dados
- Ônibus, bondes, metrô e sistemas ferroviários (DDR-120, DDR-240 e DDR-480)
Como ler o código: em DDR-60G-24, 60 é a potência, G é a faixa de entrada e 24 é a tensão de saída. Nas de 15 a 60 W, G = 9–36 V e L = 18–75 V. Nas de 120 a 480 W, A = 9–18 V, B = 16,8–33,6 V, C = 33,6–67,2 V e D = 67,2–154 V.
Compre com a MCEIG, distribuidora autorizada Mean Well no Brasil: produto original, nota fiscal e 1 ano de garantia. Os modelos estão na tabela abaixo - compre online ou inclua na cotação, e fale com a nossa equipe pelo WhatsApp para prazo e condições.
