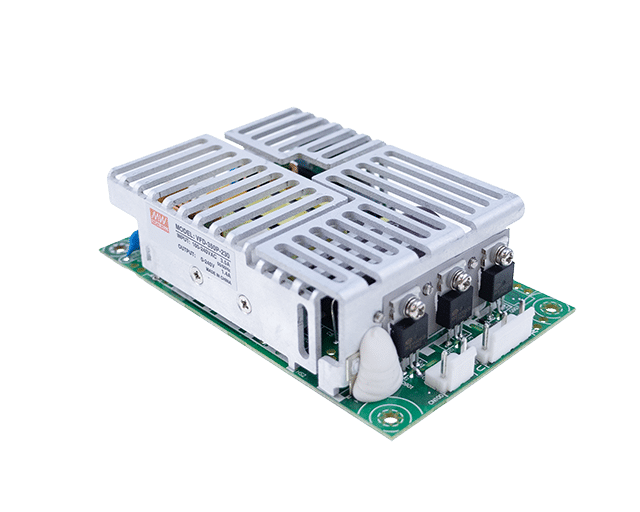

VFD-350P-230 – Controlador para Ventilador AC 350W Entrada 230VCA Saída Controlada para Motor de V

VFD-350P-230 – Controlador para Ventilador AC 350W Entrada 230VCA Saída Controlada para Motor de Ventilação – MEAN WELL

O VFD-350P-230 da Mean Well (série VFD-350P-230) é uma solução eficiente e confiável. Com potência de 350W, entrada 380Vmax, line-to-line tensão 0~268V adjustable com modulated PWM, suitable para 3PH 200-240V class motor.

Especificações Técnicas

• Modelo: VFD-350P-230
• Potência: 350W
• Entrada: 380Vmax, line-to-line tensão 0~268V adjustable com modulated PWM, suitable para 3PH 200-240V class motor
• Eficiência: 93%
• Temperatura: -30 ~ +60℃
• Dimensões: PCB em formato de módulo open-frame com conectores JST e HRS. Dimensões L×W×H: 127×76,2×35mm (altura máxima de componentes 3mm abaixo da PCB). Quatro furos de montagem com diâmetro 3,5mm nos cantos. Conectores dispostos nas laterais: CN1 (entrada AC) e CN93 (controle) no lado esquerdo/superior; CN2 (saída PWM trifásica) e CN100 (barramento DC 380V) no lado direito. Fusível FS1 (T10A/250V) presente na placa. | L=127mm, W=76,2mm, H=35mm (altura total), Altura máxima inferior à PCB: 3mm, Largura útil interna: 66,2mm, Posição CN93: a 5mm da borda superior, Posição CN1: a 5mm da borda lateral, Furos de montagem: 4× ⌀3,5mm, Distância entre furos longitudinal: 117mm, Distância entre furos transversal: 66,2mm
• Certificações: CB:, TUV:, EAC:, CE, UK, EMC, Classe, C2

Características

• Tamanho miniatura 5"×3"
• Entrada 90~264Vac com PFC integrado boost para 380VDC
• Estágio de potência com chaves trifásicas e sensores em uma única unidade para controle externo (placa de controle VFD-CB vendida separadamente)
• Alta corrente de pico de até 200% por 5 segundos
• Design sem ventoinha para operação silenciosa e longa vida útil
• Proteções: Curto-circuito / OCP
• Sensores internos com saída para controle: Sensor de corrente para controle de torque do motor, Sensor de tensão do barramento DC para OVP/UVP, Sensor de temperatura para OTP
• Temperatura de operação ampla: -30~+60°C

Aplicações

• HVAC
• Ventilador (Fan)
• Bomba de água/ar (Water/Air pump)
• Ferramentas elétricas (Ferramentas elétricas)
• Esteira transportadora (Conveyor)
• Porta automática (Automatic door)
